钯银合金粉浆料的生产工艺分析(一)

采用湿法还原反应，把钯银铵络离子还原成粉末；通过在反应液中加入高分子添加剂及调整反应液流动形态等来控制合金粉的形貌及粒径分布；在还原釜内表面喷涂不粘且防腐涂料，防止钯银合金粉发生银镜反应，采用该工艺生产的钯银合金粉纯度高，大于99.93%，有害杂质铁的质量分数小于0.0108%；合金粉颗粒呈球状，粒径在0.2-0.6微米之间的颗粒占95%以上，粒径在0.45微米附近的颗粒的相对百分率频率最大，该粉末完全符合电子元件的要求。

生产陶瓷介质电容器、片状（或圆柱形）电容器等电子元件时，需用大量钯银合金粉浆料，而钯银合金粉的质量直接影响电容器的质量。随着电容器的体积越来越小（如手机、手提电脑内的元件），对钯银合金粉的纯度、形貌及粒径的要求也越来越严格。现在，国内外电子元件生产要求钯银合金粉具有如下特征：高纯、球状、超细且粒径最好分布在0.2-0.6微米之间。过去，我我一般使用进行钯银合金粉生产电容器等电子元件。随着我国电子元件制造业的发展，开发生产钯银合金粉越来越成熟。

钯银合金粉生产主要原料，纯度为99.99%的银；纯度为99.995%的海绵钯；去离子水；硝酸（化学纯），配成浓度13.67mol/L；氨水（化学纯），配成浓度7.13mol/L；还原剂为有机酸类（化学纯），配成浓度22.96mol/L；添加剂为高碳链醇，固体。

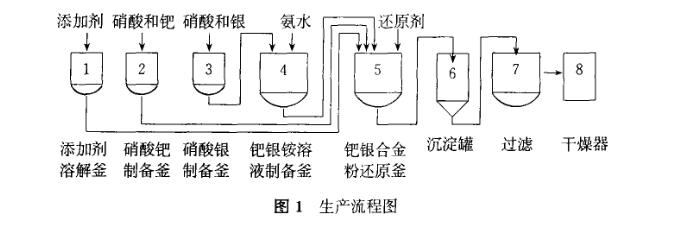

钯银合金粉生产工艺，高纯超细球状钯银合金粉生产工艺流程如图，

1号、5-8号釜用不锈钢制成，2-4号釜为搪瓷反应釜，其中1-5号釜带有加热或冷却夹套，并安装搅拌浆，在生产中一次投料可生产80-140千克钯银合金粉。

生产过程：
1、将高碳链醇添加剂在釜1中用50-95度的去离子水溶解
2、硝酸与钯在釜2中加热反应生成硝酸钯溶液
3、硝酸与银在釜3中加热反应生成硝酸银溶液
4、用泵分别把釜2中的硝酸钯、釜3中的硝酸银溶液输送到釜4，并在20-40度下与氨水混合成一定浓度的钯银铵络离子溶液
5、用泵把釜1的添加剂溶液输送到釜5，与还原剂混合成一定浓度的还原剂溶液，并加入钯银晶种
6、用泵把釜4的钯银铵络离子溶液以一定速率输送到釜5进行还原反应，以一定的速度搅拌釜5内液体使其呈流动形态，并将反应温度控制在20-33度范围，便制得符合要求的钯银合金粉悬浮液
7、钯银合金粉悬浮液经沉淀、去离子水反复洗涤、过滤以及干燥，便得到高纯超细球状钯银合金粉。

用这种工艺生产的钯与银是互相融合的钯-银合金粉末，而不是钯粉与银粉的机械混合。
